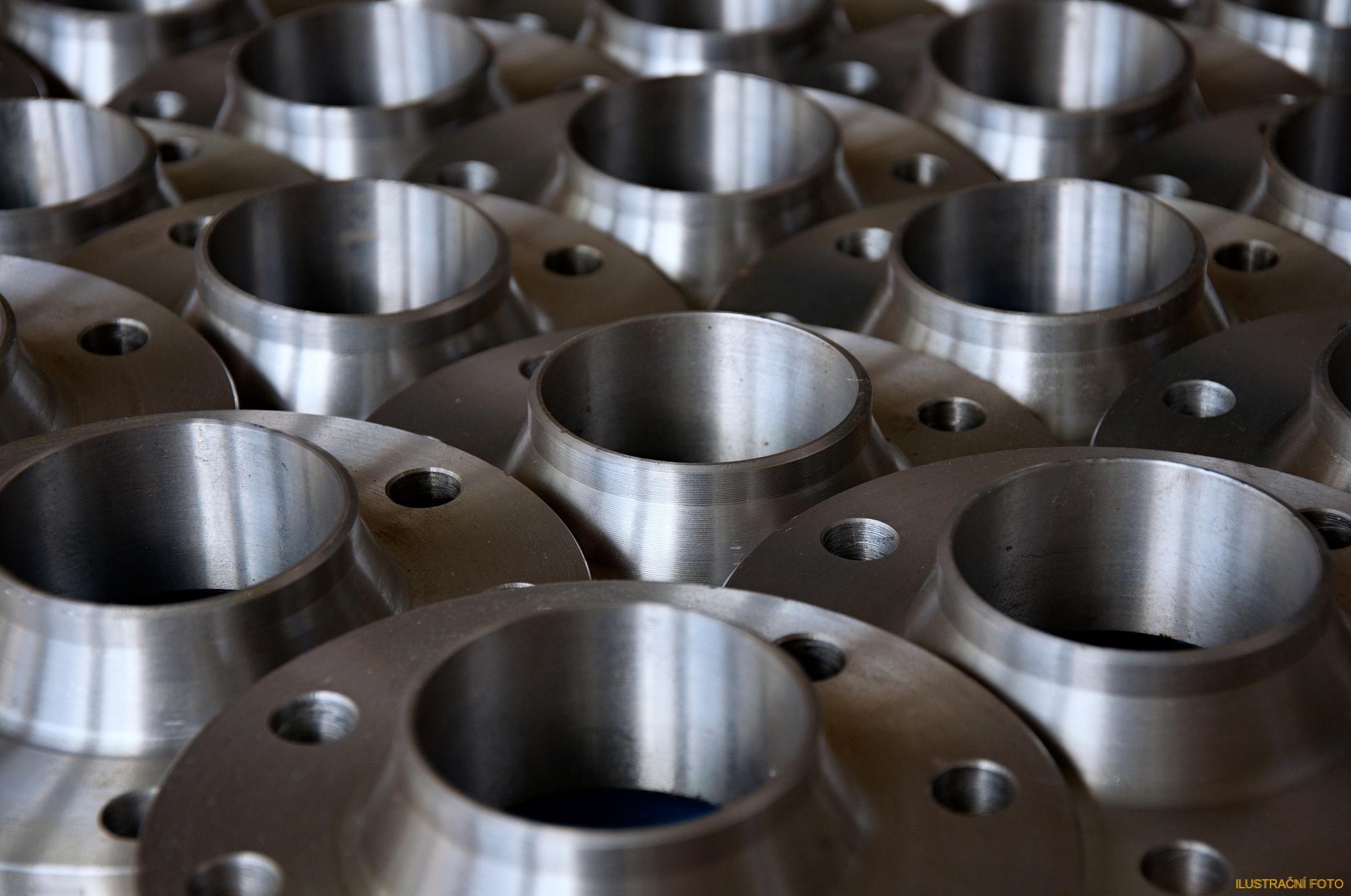

Úvod » KRKOVÉ PŘÍRUBY » pro PN 6 » Příruba krková EN1092-1 DN80 (88,9) PN6
Norma EN1092-1 Materiál P245GH Připojovací rozměr 88,9 Pro tlak PN6
rozměry v mm:
připojovací rozměr d1 | norma | D | d | b | k | h1 | d3 | s | r | h2 | d4 | f | šroubové otvory počet d2 | kg |
88,9 | EN 1092-1 | 190 | - | 16 | 150 | 42 | 102 | 3,2 | 8 | 10 | 128 | 3 | 4 | 18 | 2,88 |
Pro porovnání rozměrů příruby s přírubami v jiných normách můžete nahlédnout do rozměrové tabulky.
Rozměrová tabulka ke stažení ZDE.
