- Příruba plochá ČSN131222.0 DN15/22 PN6

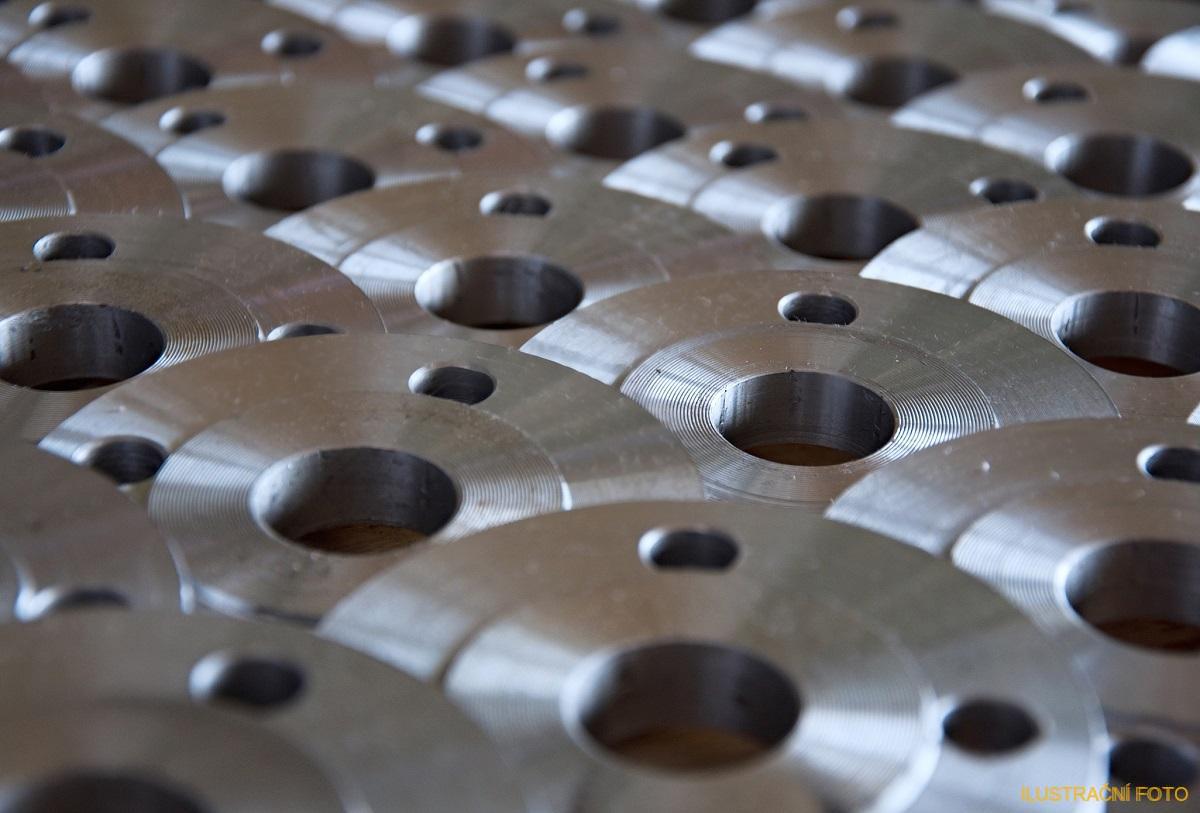

Příruba plochá ČSN131222.0 DN15/22 PN6

- Kompletní specifikace
- Příruba plochá ČSN131222.0 DN15/22 PN6Skladem114,95 Kč95,00 Kč bez DPH
Norma ČSN 131222.0Materiál S235JR Připojovací rozměr22 Pro tlak PN6
rozměry v mm:
průměr trubky | norma | D | d5 | b | k | d4 | f | šroubové otvory počet d2 | kg | |||
22 | ČSN131222.0 | 80 | 22,5 | 12 | 55 | 40 | 2 | 4 | 11 | 0,40 |
Pro porovnání rozměrů příruby s přírubami v jiných normách můžete nahlédnout do rozměrové tabulky.
Rozměrová tabulka ke stažení ZDE.
