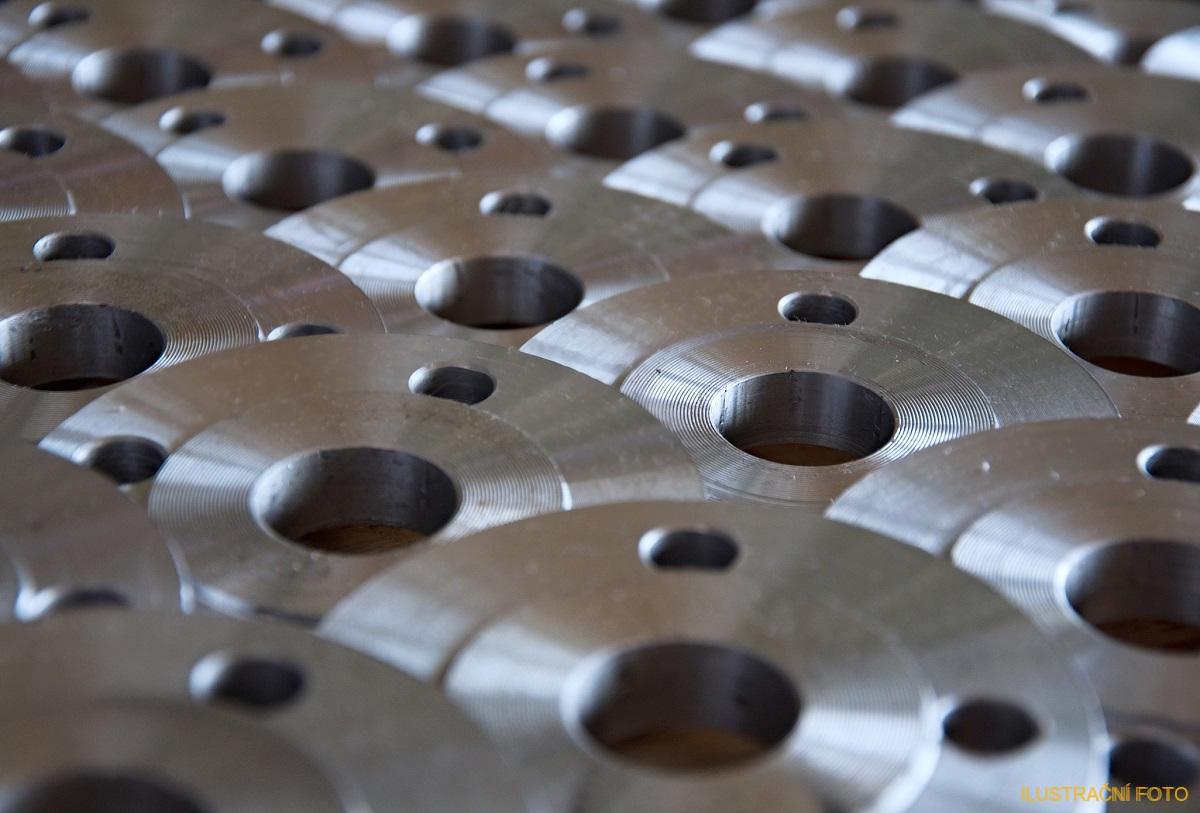

- Příruba plochá ČSN131224.0 DN40/44,5 PN16
Příruba plochá ČSN131224.0 DN40/44,5 PN16

- Kompletní specifikace
- Příruba plochá ČSN131224.0 DN40/44,5 PN16Skladem302,50 Kč250,00 Kč bez DPH
Norma ČSN 131224.0Materiál S235JR Připojovací rozměr44,5 Pro tlak PN16
rozměry v mm:
průměr trubky | norma | D | d5 | b | k | d4 | f | šroubové otvory počet d2 | kg | |||
44,5 | ČSN131224.0 | 150 | 45 | 18 | 110 | 88 | 3 | 4 | 18 | 2,13 |
Pro porovnání rozměrů příruby s přírubami v jiných normách můžete nahlédnout do rozměrové tabulky.
Rozměrová tabulka ke stažení ZDE.
