- Příruba závitová DIN2566 DN25 (1") PN16
Příruba závitová DIN2566 DN25 (1") PN16

- Kompletní specifikace
- Příruba závitová DIN2566 DN25 (1") PN16Skladem220,22 Kč182,00 Kč bez DPH
Norma DIN2566Materiál S235JR Připojovací rozměr1" Pro tlak PN16

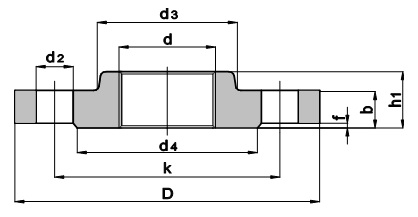

rozměry v mm:
připojovací rozměr d | norma | D | b | k | h1 | d3 | d4 | f | šroubové otvory počet d2 | kg | |||
1" | DIN2566 | 115 | 16 | 85 | 24 | 52 | 68 | 2 | 4 | 14 | 1,1 |
Pro porovnání rozměrů příruby s přírubami v jiných normách můžete nahlédnout do rozměrové tabulky.
Rozměrová tabulka ke stažení ZDE.
